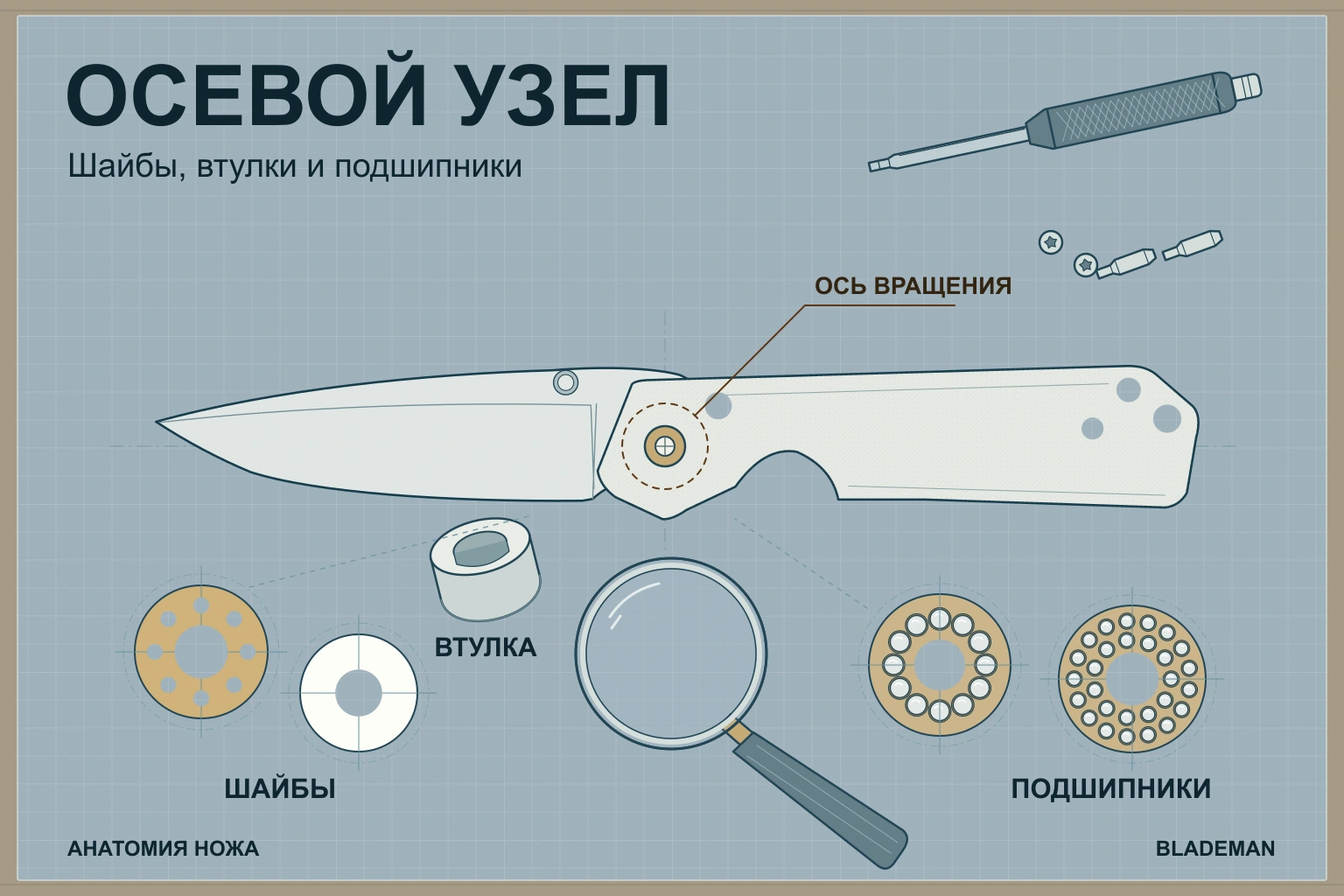

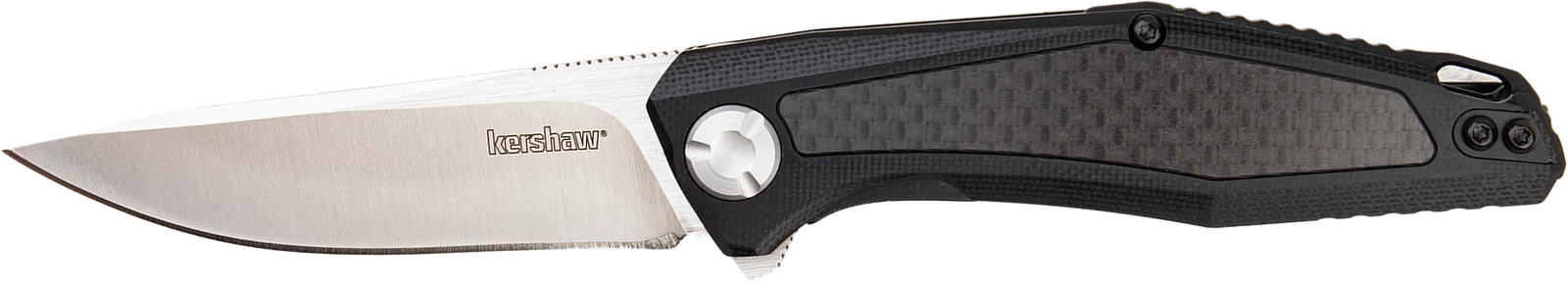

Осевой узел ножа: шайбы, подшипники и втулка

Снаружи такой подшипник похож на маленькое кольцо с бусинами. Но в работе участвуют три вещи: шарики, сепаратор и поверхности, по которым всё это катится. У каждой своя задача и свой материал.

Шарики несут нагрузку

Они соприкасаются с клинком и опорной поверхностью со стороны рукояти. При открывании ножа шарики перекатываются между ними. Их делают из стали, в том числе нержавеющей, или из керамики. В спецификации «ceramic ball bearings» слово ceramic обычно относится именно к шарикам.

Сепаратор держит шарики в нужном положении

Это кольцо с отдельными гнёздами. Оно распределяет шарики вокруг оси и удерживает их при обращении с деталью. В ножевых узлах встречаются разные материалы:

• Нержавеющая сталь. Например, у комплекта USA Knifemaker для оси 3/16 дюйма прямо указаны стальной нержавеющий сепаратор и керамические шарики.

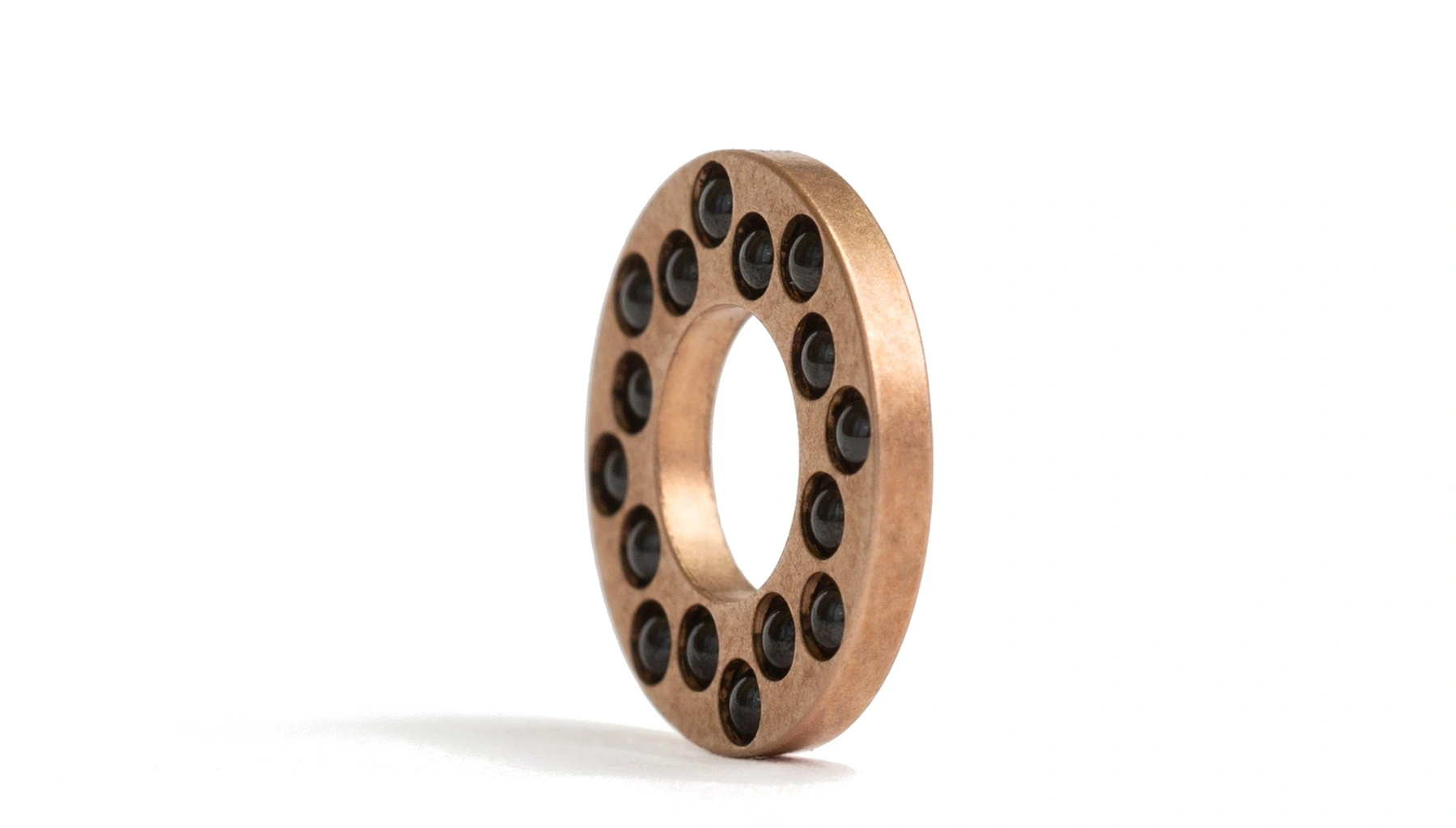

• Бронза. У показанного ниже подшипника Skiff сепаратор изготовлен из фосфористой бронзы. Она устойчива к коррозии; шарики при этом керамические.
• Полимер. Сепаратор может быть пластиковым: SPK, например, указывает для своих Gen 3 подшипники Ti Connector с сепаратором из Delrin.

Нержавеющий сепаратор · Бронзовый сепаратор Skiff · Полимерный сепаратор в рекомендациях SPK

Дорожки принимают контакт шариков

Шарикам нужна ровная опорная поверхность с обеих сторон. Со стороны клинка они могут катиться по его пяте, со стороны рукояти – по предусмотренной поверхности плашки или по отдельному опорному кольцу. Такие кольца делают из твёрдой стали: они дают шарикам подходящую дорожку и отделяют их от материала рукояти.

Поэтому титановая рукоять ещё не означает, что шарики обязательно катятся прямо по титану. Под ними может лежать отдельная стальная шайба. Она внешне тоже похожа на обычную шайбу, но здесь служит дорожкой качения. Её важно сохранить при сборке. У этого комплекта, например, отдельно указаны закалённые нержавеющие дорожки – race washers.

Возьмите за отправную точку привычное открывание. Если нравится вести клинок большим пальцем, ровное сопротивление шайб может оказаться очень приятным. Если хочется короткого движения флиппером, важна лёгкость вращения после щелчка детента. В обоих случаях результат складывается из работы всего ножа: массы клинка, удержания в закрытом положении, посадки оси и состояния поверхностей.

Такое пожелание легко понять: хочется открыть нож коротким движением, почувствовать ровный ход и при этом иметь простой осевой узел. Хорошо сделанные шайбы действительно могут работать очень плавно. Дальше вопрос в том, что именно человек называет хорошей механикой.

Три ощущения, которые часто смешивают

Плавность – это ровное движение без рывков, хруста и заеданий. Лёгкость – небольшое усилие, нужное для поворота клинка. А свободное падение при снятии с замка, или drop shut, – поведение всего ножа: здесь имеют значение ещё масса и положение клинка, трение детента и работа замка.

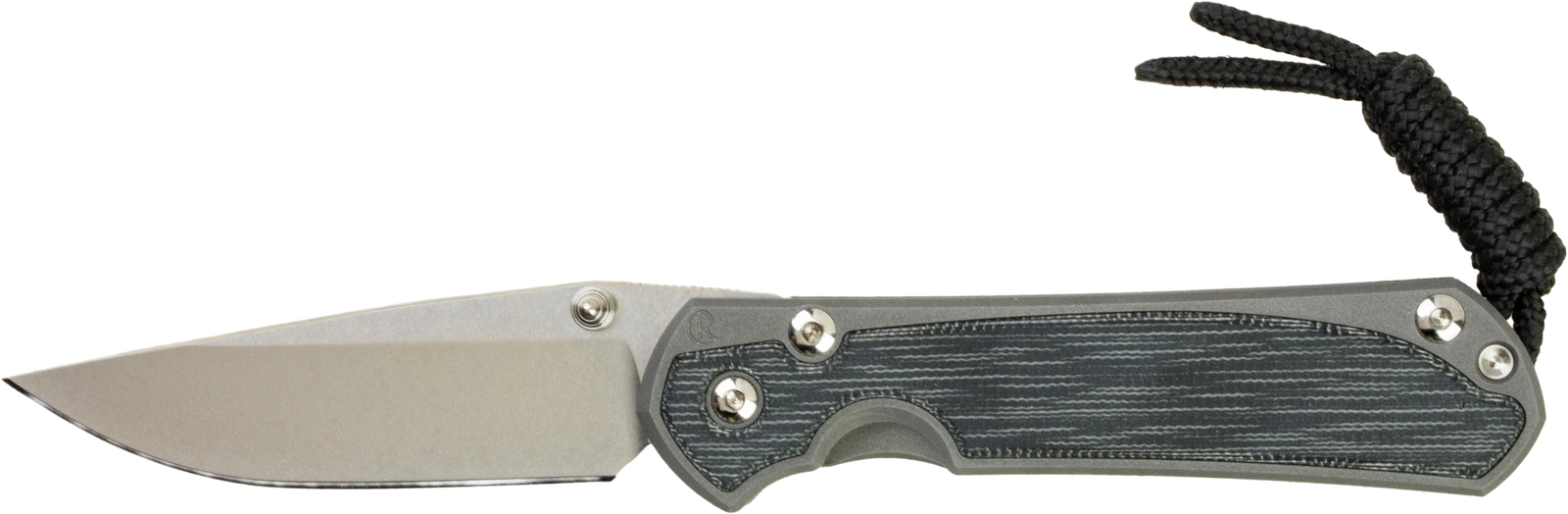

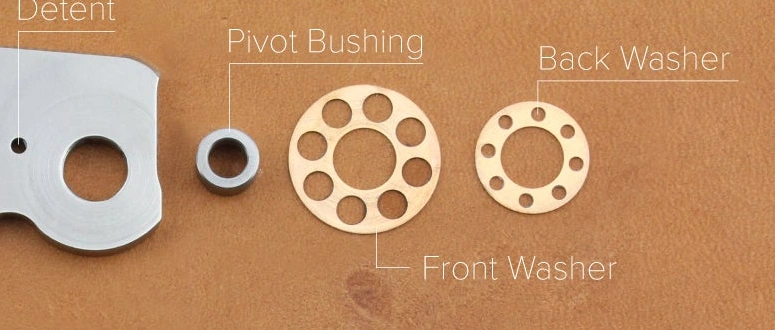

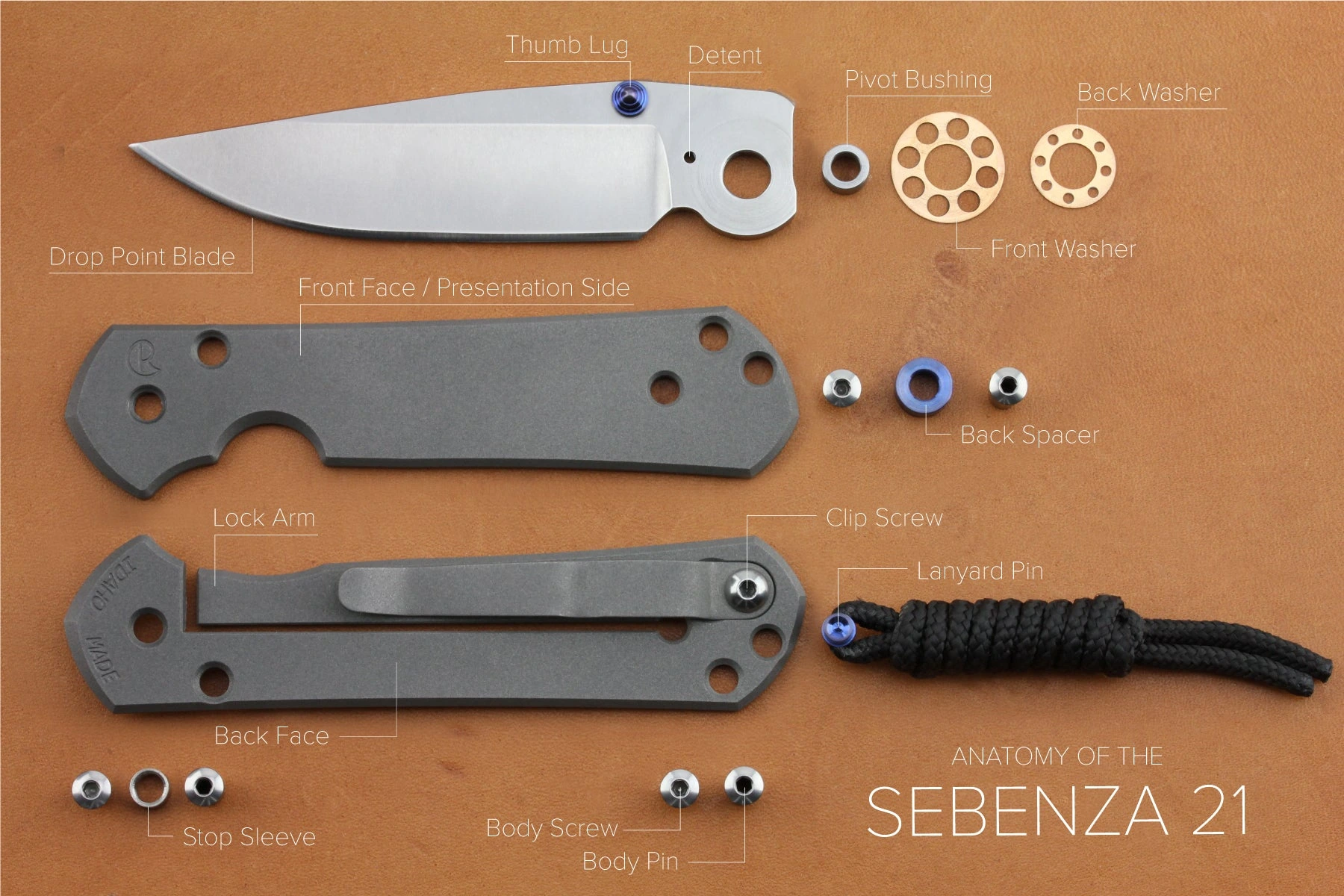

Поэтому нож на шайбах может идти мягко и легко, но не падать под собственным весом. Другой нож на шайбах способен быстро открываться и свободно складываться – если так устроена и настроена вся механика. Ощущения зависят от ровности поверхностей, подгонки деталей, смазки и давления в узле. Например, Chris Reeve отдельно объясняет, как распределение смазки и приработка влияют на ход своих ножей; характер Sebenza при этом остаётся контролируемым.

Chris Reeve о приработке и плавности хода

Что привлекает в шайбах

Прежде всего – простота. Плоские опорные детали удобно осмотреть и очистить при обслуживании. При правильной подгонке они дают приятное скольжение, а для некоторых владельцев именно это ровное сопротивление делает открывание особенно приятным.

Есть и практический мотив: когда нож часто работает в пыли, хочется меньше возиться с мелкими деталями и пространством между шариками. Попавшая в подшипник твёрдая частица может мешать качению и ощущаться при каждом движении. Но и между клинком и шайбой песок способен вызвать шершавый ход и оставить царапины. То, как быстро загрязняется конкретный нож, зависит от открытости узла, зазоров, грязи и смазки; название опоры само по себе этого не предсказывает.

Удобство очистки и предполагаемая стойкость к грязи – понятные причины предпочесть шайбы. Они не означают, что любой нож на шайбах переживёт любой подшипниковый узел. Для такого вывода потребовалось бы сравнить конкретные модели в одинаковых условиях.

В чём остаётся преимущество подшипников

Подшипники помогают получить лёгкое вращение, которое хорошо подходит для флиппера. Меньшее сопротивление после срыва детента позволяет клинку уверенно продолжить движение от короткого нажатия. В чистом, правильно собранном ноже это может быть именно тот характер, который нравится владельцу.

У подшипников есть свои особенности обслуживания: шарики и дорожки нужно сохранять чистыми, а при разборке учитывать устройство сепаратора и опорных колец. В показанном выше подшипнике Skiff шарики удерживаются в сепараторе – при снятии кольца их не приходится собирать по одному. Спокойное повседневное ношение и работа в абразивной пыли дают разные условия. Предпочтение шайб у одного человека вполне может соседствовать с удачным многолетним использованием подшипников у другого.

Что дают несколько рядов и фирменные системы

Производители меняют число рядов, расположение и размер тел качения, конструкцию сепаратора и опорных поверхностей. Смысл многорядной схемы – разместить больше опорных контактов вокруг оси и иначе распределить нагрузку. Чтобы судить о результате, важно учитывать всю геометрию: одно только число рядов ещё не описывает ход и ресурс ножа.

У Широгорова, например, MRBS обозначает многорядный шариковый подшипник. А SRRBS и DRRBS – соответственно одно- и двухрядные роликовые системы. В роликовом узле вместо шариков работают небольшие ролики. Это разные исполнения опоры, поэтому слово «многорядный» полезно читать вместе с названием системы и её устройством.

Такие решения позволяют производителю добиваться нужного характера механики. Шайбы тоже требуют точности изготовления и подгонки, поэтому за внешне простым узлом может стоять немало работы.

Широгоров: типы подшипников и конструкции осевого узла

Когда можно попробовать оба варианта

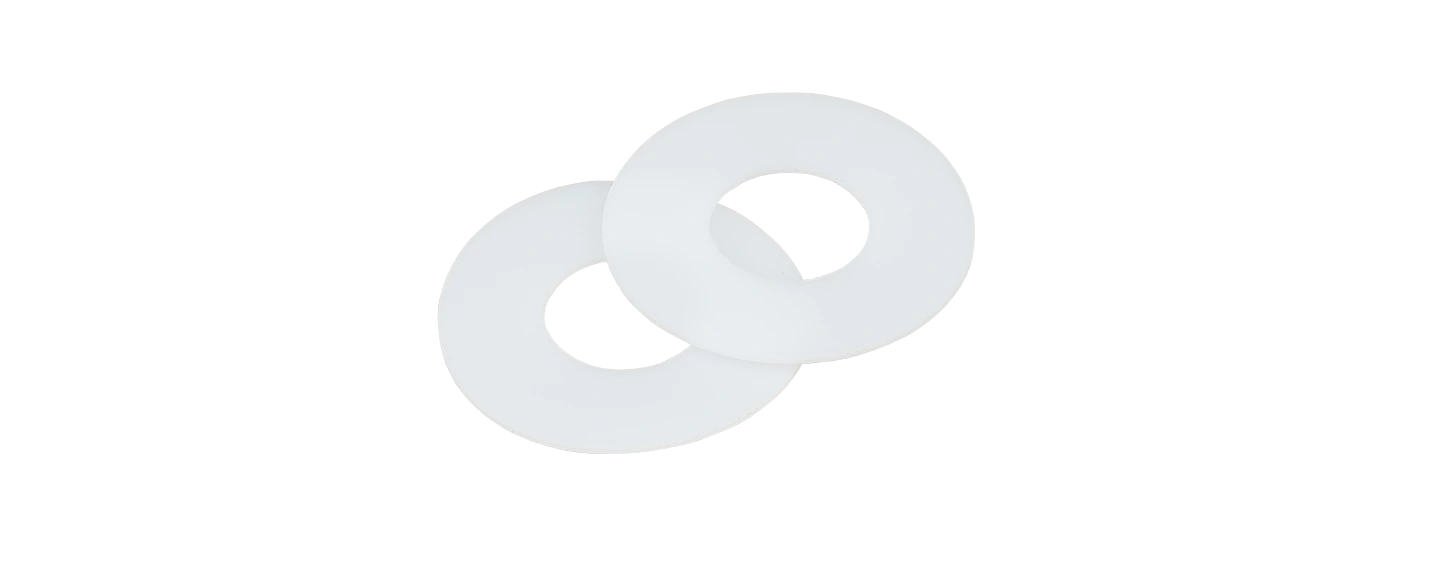

У некоторых ножей выбор предусмотрен конструкцией. Hinderer Tri-Way допускает подшипники, фосфористую бронзу или тефлоновые шайбы. Так владелец может менять характер хода штатным комплектом.

Skiff Thick Washers – другой пример: это более толстые бронзовые шайбы, рассчитанные на замену определённых подшипников в подходящих посадочных местах. Их подбирают по совместимости и размерам всего узла. Обычная тонкая шайба того же внутреннего диаметра такой заменой не становится.

Для выбора удобно начать с двух вопросов: какой ход нравится лично вам и в каких условиях будет работать нож. Если подшипниковая механика радует, редко нуждается в очистке и сохраняет хороший ход, её преимущества уже работают на вас. Если хочется более контролируемого движения или простого обслуживания, хорошо выполненный узел на шайбах заслуживает внимания.

Hinderer о выборе опор Tri-Way · Skiff: шайбы для замены подшипников

Подшипники иногда вызывают понятное опасение: не станут ли маленькие шарики слабым местом ножа после дождя или промывки? Для керамических шариков именно вопрос ржавчины снимается – керамика не ржавеет. В сочетании с бронзовым, полимерным или нержавеющим сепаратором получается конструкция из деталей, хорошо сопротивляющихся коррозии.

Но у осевого узла есть ещё контактные поверхности. Шарик касается дорожки на клинке или отдельном опорном кольце. Если дорожка выполнена прямо на пяте клинка, её стойкость связана со сталью этого клинка. Нержавеющие стали тоже различаются по тому, как переносят длительную сырость, пот или соль. Титановые плашки и керамические шарики не меняют свойства стальной детали рядом с ними.

Поэтому при выборе полезно смотреть на сочетание материалов: какие шарики, из чего сепаратор, где расположены дорожки и какая сталь у клинка. Керамика решает вопрос коррозии самих шариков; остальные детали оценивают по их материалам. Стальные шарики тоже могут быть нержавеющими – противопоставлять любую сталь и керамику как «ржавеющее» и «нержавеющее» было бы неточно.

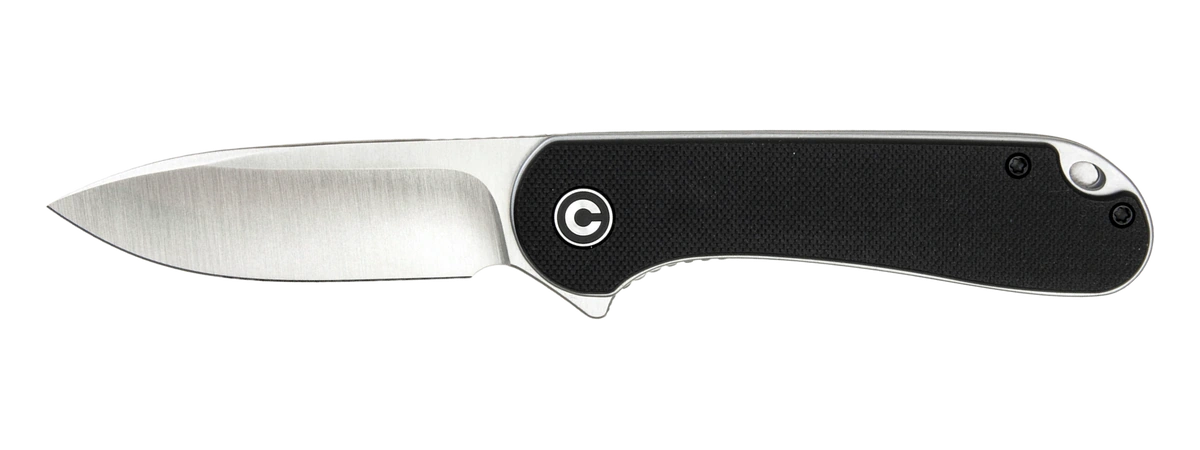

В обычной жизни уход остаётся простым: после контакта с водой очистить и просушить нож так, как советует его изготовитель. Например, CIVIVI допускает мытьё тёплой водой с мягким средством, после чего рекомендует высушить нож и защитить клинок от коррозии. Многодневная сырость внутри рукояти и солёная вода требуют больше внимания, чем несколько капель дождя.

Рекомендации CIVIVI по уходу · Morakniv о стойкости нержавеющей стали · Пример шариков из нержавеющей стали 440C

Начните с того, как нож ведёт себя в чистом, правильно собранном состоянии. Для одного привычен размеренный ход за шпенёк, для другого – лёгкое открывание флиппером. Это хорошая отправная точка: если позже движение изменилось, вы быстрее заметите разницу.

Ворс и поверхностную грязь часто удаётся убрать мягкой щёткой, салфеткой или ватной палочкой. Когда появился хруст или заедание, сначала ищут загрязнение. Лишняя порция масла не удалит песчинку между деталями.

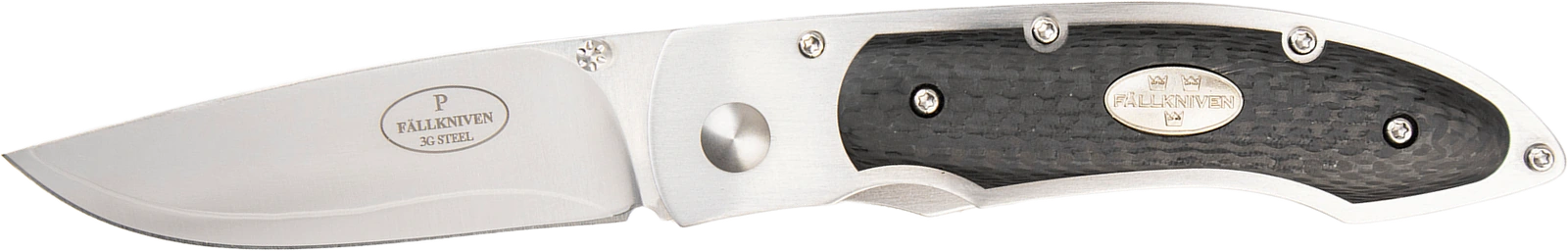

Со смазкой лучше придерживаться рекомендации бренда. Chris Reeve использует небольшое количество своей фторированной смазки; Fällkniven делает акцент на чистоте и сухости. Общего рецепта по одному слову «шайбы» или «подшипники» здесь нет.

Если инструкция допускает разборку, запомните расположение шайб, втулок и опорных колец. При сборке им нужно вернуться на свои места без перекоса. Менять толщину деталей, чтобы клинок легче падал, не стоит: вместе с ходом можно изменить зазоры и получить люфт.

После обслуживания проверьте равномерность движения, положение клинка и штатную работу замка. Когда ход остаётся непривычно тугим или появляется люфт, разумнее остановиться и разобраться с причиной, чем искать решение всё большим ослаблением осевого винта.
